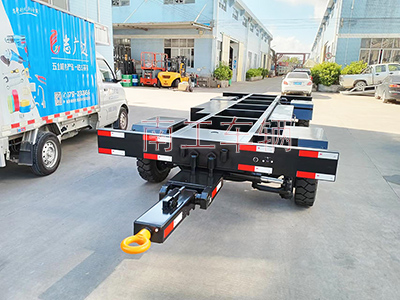

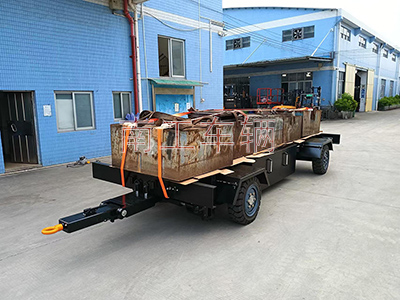

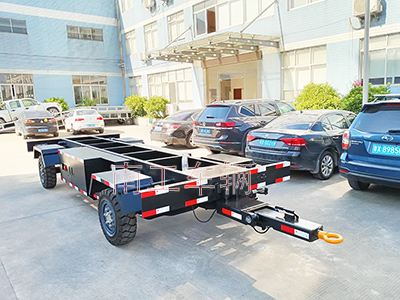

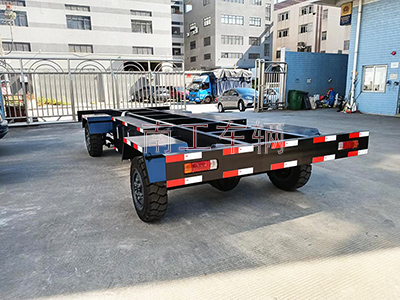

12噸自走式拖車底盤（電動平板拖車）
品牌：南工，型號：NGDFT12-22/56,載重：12噸，板面尺寸：5676*2280MM，輪胎：橡膠實心胎；顏色：黑色；凈重：3380KG；
12噸自走式拖車底盤（電動平板拖車）詳細參數：
1.拖車底盤采用四輪平板車結構，具有牽引桿和轉向機構；
2.拖車底盤額定載荷12T，后橋載重8T，前橋4T；
3.拖車底盤具有自行走移動和被牽引移動功能，自行走速度0-5KM/H連續可調，被動牽引速度≤15KM/H;
4.拖車底盤應自帶蓄電池組，蓄電池組為鉛酸電池，蓄電池組容量滿足拖車底盤在額定載荷下以最大自行走速度行駛5KM，蓄電池組注意防雨保護；
5.蓄電池放置應便于加水、換電池等操作，拖車底盤上部存在箱體蓄電池應能側出；
6.底盤控制、工具箱開門方式用側邊打開式；
7.拖車底盤自行走控制采用線控盒操作，并設置線控盒專用存放空間；
8.拖車底盤所有功能附件和蓄電池組，控制系統，驅動系統等均需安裝于底盤下方，不允許占用底盤上方空間；
9.拖車底盤算在行走時需具有剎車（包括行駛制動和駐車制動）功能，被動牽引時需具有撞剎和駐車剎一功能；
10.拖車底盤轉向機構應有轉向角度物理限位機構,建意轉向角度±40度;
11.拖車底盤自行走移動時,轉向機構需設置助力機構(牽引機構自行走時,牽引架固定裝置保持固定狀態,牽引拖行時,牽引架固定裝置需解除固定狀態);
12.拖車底盤牽引環內徑≮?90MM,牽引時牽引環中心離地高度為540MM,牽引環厚底不超過100MM;
13.拖車底盤輪胎采用耐油實心橡膠輪胎(具體型號雙方確認),設置減震機構;
14.拖車底盤要采取防雨措施;
15拖車底盤整體重量≤2.5T;
16.拖車底盤自行走驅動方式優先考慮電機直接驅動或靜液壓驅動;
17.拖車底盤高度不超過900MM;
18.拖車底盤上方固定有方艙(方艙客戶提供),方艙尺寸長寬高5580*2280*2214.5mm,底盤型材優先考慮Q235.Q345等易焊接材料;
19.設備牽引桿噴涂顏色為Y07中黃GSB05 1426-2001,其他部分外表面顏色黑色;
20.拖車底盤與方艙采用U型螺栓連接;
21.在合適位置(易于觀察)調協蓄電池電量指示和充電指示;
22.預留充電接線端子及對外供電接線端子(外接負載功率1KW);
