1、拖車承載拖行能力為60噸，平臺主框架采用30號型鋼，主梁四條50號高錳合金型鋼，最大寬度4米，長度為19.8米，為方便運輸整車設計為組件拼裝式，頂前部為電控箱、電池及液壓系統。底前部為轉向機構控制系統。底部為兩套升降拖船支撐平行調整機構。兩側各設計兩套可調視寬導向棒。
2、本車設計為遙控自行走，動力系統采用電動液壓系統，行走動力采用6套液壓馬達減速集成驅動器，單套驅動器最大扭矩2.5KN，配備液壓鎖剎車，動力的噪音小、操作簡單。
3、拖車橫梁中部設計V型下凹結構方便拖運單體船，兩側設計平面鋼板便于放置不同的拖船支撐裝置
4、中部可調視寬導向棒，質材料采用60MM-120MM矩形管左擺臂，外端立柱采用100MM圓管，圓管上部外圍采用加厚發泡橡膠做防護，避免碰花船體。
5、為滿足低水位船艇試水要求，拖車后部設計高度可調升降機構，調節范圍1-3.8米。為滿足坡度行駛安全穩定前部均設計平衡調節機構。確保在不同坡度行走時船艇均保持水平狀態，大大提高行駛安全。
6、液壓動力升降機構采用低壓控制電源控制，可遠距離遙控操作簡單使用。采用雙動力柴油機液壓系統配臺灣進口液壓泵，操作維護簡單、使用方便。舉升缸采用4套240MM直徑油缸，單缸最大舉升力為35號
7、本拖車共配8個355/65-15輪胎，單輪承重9噸。整車承重72噸。本車橋設計理念為四軸懸浮式，可根據路面平整度，自行調整車體水平及輪胎負載力均衡。

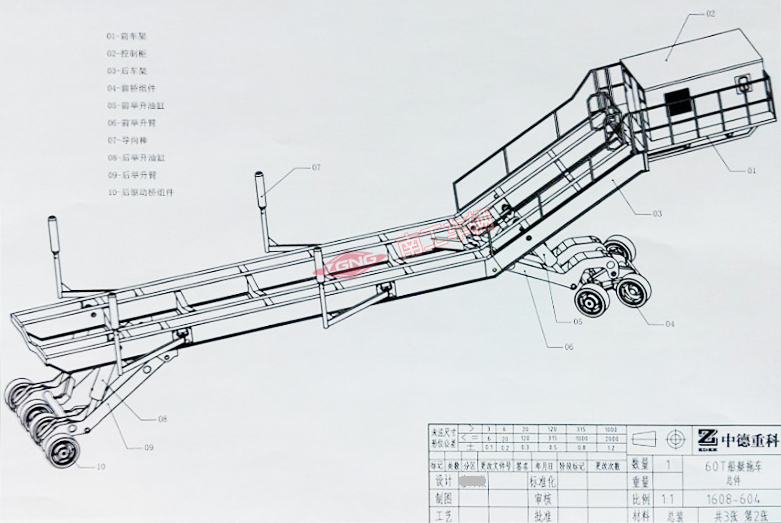

船艇拖車配置設計圖

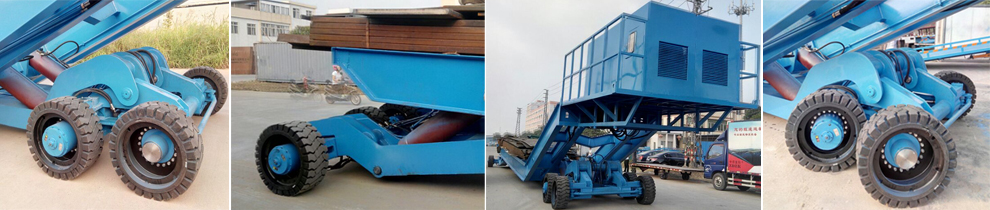

船艇拖車特點

1.拖車采用柴油機液壓雙動力配臺灣進口液壓泵實現自行走，操作維護簡單、安全可靠
2.拖車具有升降功能，拖車后部高度可調，滿足低水位船艇試水要求
3.拖車前部設計平衡調節機構，確保在不同坡度行走時船艇水平，大大提高行駛安全
4.采用大口徑油缸，安全可靠
5.中部可調視寬導向棒，更好的操作船體
6.采用遙控自走方式，可遠程操作拖車，特別適用于拖車運載船艇下水試水
